3NP1133-1BC12

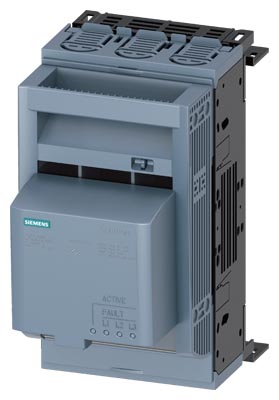

Предохранительный разъединитель нагрузки

  1. Портал OEZ|
  2. Предохранительные системы Varius|
  3. Предохранительные разъединители нагрузки|
  4. 3NP113. - Предохранительные разъединители нагрузки типоразмера 00|
  5. Предохранительные разъединители нагрузки|
  6. 3NP1133-1BC12
«
3NP1133-1BC12
Описание продукта:
размер 00, 3-полюсное исполнение с сигнализацией состояния предохранителей EFM10, AC 230÷690 V, для установки на сборные шины, расстояние 60mm, винтовые зажимы
Код заказа: 3NP1133-1BC12
EAN: 4011209700444
Единица измерения шт.
Отправить вопрос о продукте
Распечатать
ХарактеристикиФайлы для скачиванияаксессуары

Электрические параметры

Номинальный рабочий ток160 A
Номинальное рабочее напряжение AC690 V
Номинальное импульсное выдерживаемое напряжение8 kV
Условный тепловой ток160 A
Номинальный условный ток короткого замыкания (эффективное значение) AC 690 V100 kA
Номинальное изоляционное напряжение690 V
Номинальная частота50 Hz
Потери при In без плавкой вставки / In15 W
Макс. потери плавкой вставки12 W
Управление количеством полюсов3
Степень защиты с передней стороны, прибор встроен, крышка открытаIP20
Степень защиты с передней стороны, прибор встроен, крышка закрытаIP40

Остальные параметры

Количество полюсов3
СигнализацияДА
Типоразмер плавкой вставки000, 00

Механические параметры

Механическая износостойкость2000 коммутаций

Размеры

Ширина (нетто)105,8 mm
Высота (нетто)206,2 mm
Глубина (нетто)177,2 mm
Вес (нетто)1,12 kg
Основная упаковка1 ks
Расстояние сборных шин60 mm
Групповая упаковка- шт.
Присоединительное сечение мин.1,5 mm2
Присоединительное сечение макс.100 mm2

Рабочие условия

Температура окружающей среды макс.55 °C
Макс. высота над уровнем моря2000 m

Принадлежности

Дистанционная сигнализация положения крышкиДА
Дистанционная сигнализация состояния предохранителейANO
Световая сигнализация состояния предохранителейДА

Таможенные данные

Справочник таможенных тарифов85362090
Происхождение товараCZ
ALN
ECCNEAR99

Данные базы данных

PCK5863
